Światłolub: OCZY – dobór rezystora do dzielnika napięcia – OCZYWISTY?

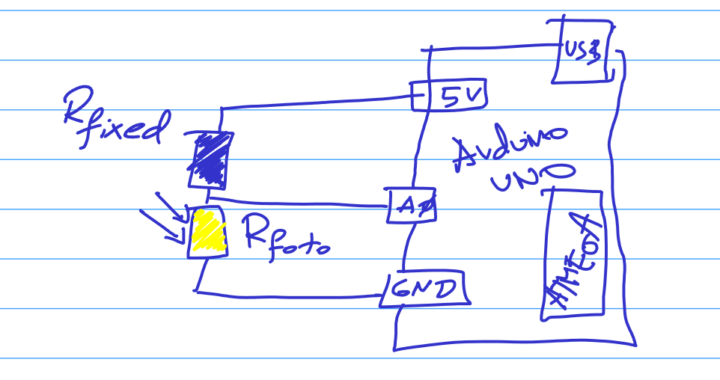

Światłolub ma oczy… fotorezystory! Ale Arduino nie odczytuje rezystancji, tylko napięcia. Dlatego wykorzystujemy dzielnik napięcia według schematu:

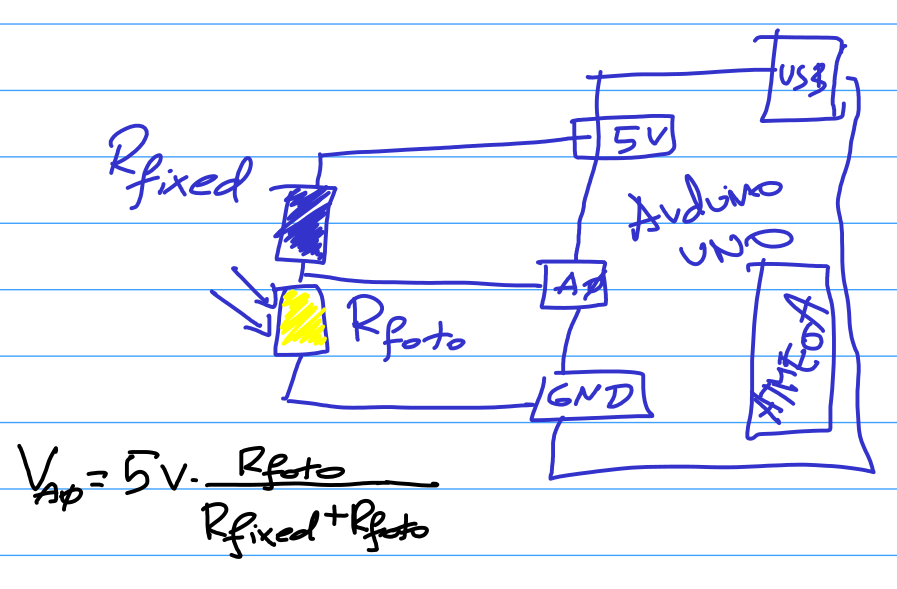

Analizujemy prosty dzielnik napięcia, wykorzystywany do odczytu wartości z czujnika za pomocą Arduino. Napięcie odczytywane na pinie A0 będzie dane wzorkiem V_A0 (kolor czarny na obrazku powyżej). Celem jest znalezienie takiej wartości rezystora stałego (R_fixed), która zapewni najlepsze rozróżnienie między warunkami jasnymi a ciemnymi, tak aby Arduino mogło najlepiej wykrywać różnicę. Chcemy:

Zmierzyć opory R_foto w warunkach jasnych i ciemnych – miernik (multimetr)
Obliczyć V_A0 dla różnych wartości R_fixed w dwóch przypadkach: jasno i ciemno
Określić różnicę napięć (ΔV)
Przeskalować tę różnicę do zakresu analogRead() Arduino (0–1023)
Narysować odpowiednie wykresy, aby określić, która wartość rezystora działa najlepiej

Mierzymy opór czujnika w warunkach jasnych i ciemnych – następnie definiujemy stałe: napięcie wejściowe (5V) oraz opór czujnika w warunkach jasnych i ciemnych warunkach.

import matplotlib.pyplot as plt # Stałe V_in = 5 # Napięcie wejściowe w woltach R_sensor_light = 60 # Opór czujnika w jasności (kiloomy) R_sensor_dark = 180 # Opór czujnika w ciemności (kiloomy)

Przygotowujemy tablice (czyli listy w języku Python) do przechowywania wyników dla każdej testowanej wartości rezystora.

# Listy do przechowywania wyników R_fixed_values = list(range(1, 1000)) V_out_light_values = [] V_out_dark_values = [] delta_V_values = []

Przechodzimy pętlą przez wartości R_fixed (od 1 do 999 kiloomy) i obliczamy:

Napięcie wyjściowe, gdy czujnik jest w jasności (V_out_light)
Napięcie wyjściowe, gdy czujnik jest w ciemności (V_out_dark)
Różnicę napięć między tymi dwoma wartościami (delta_V)

for R_fixed in R_fixed_values: V_out_light = V_in * (R_sensor_light / (R_sensor_light + R_fixed)) V_out_dark = V_in * (R_sensor_dark / (R_sensor_dark + R_fixed)) delta_V = V_out_dark - V_out_light V_out_light_values.append(V_out_light) V_out_dark_values.append(V_out_dark) delta_V_values.append(delta_V)

Znajdujemy taką wartość R_fixed, która daje największą różnicę napięć (ΔV). Oznacza to, że czujnik będzie w tym punkcie najbardziej „czuły”.

# Szukanie optymalej wartości R_fixed (maksymalna delta_V)
max_delta = max(delta_V_values)
max_delta_index = delta_V_values.index(max_delta)
optimal_R = R_fixed_values[max_delta_index]

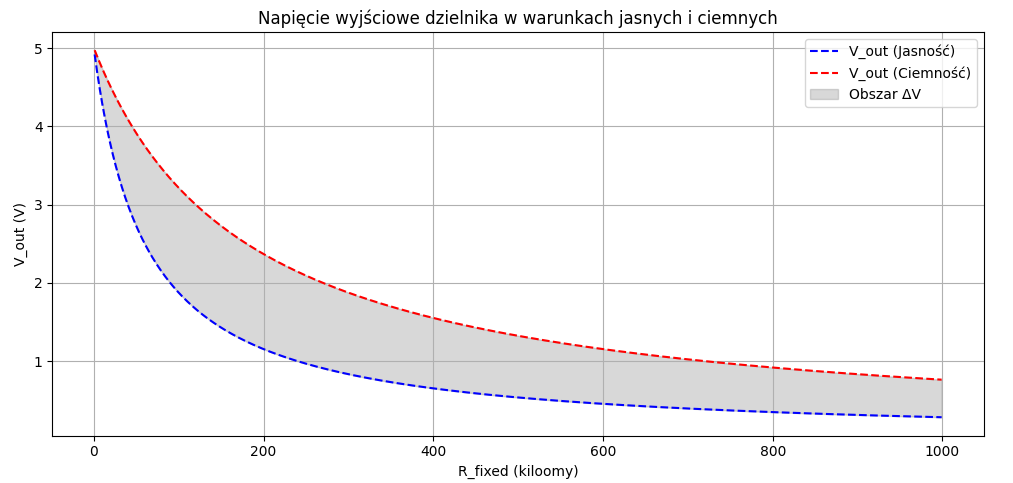

Rysujemy napięcie wyjściowe dla warunków jasnych i ciemnych oraz „cieniujemy” obszar między dwiema funkcjami napięcia. To pokazuje w którym miejscu i jak bardzo zmienia się sygnał z czujnika.

# Wykres 1: V_out dla jasności i ciemności plt.figure(figsize=(10, 5)) plt.plot(R_fixed_values, V_out_light_values, '--b', label='V_out (Jasność)') plt.plot(R_fixed_values, V_out_dark_values, '--r', label='V_out (Ciemność)')

# Wypełnienie obszaru między dwiema krzywymi where_condition = [dark > light for dark, light in zip(V_out_dark_values, _out_light_values)] plt.fill_between(R_fixed_values, V_out_light_values, V_out_dark_values,where=where_condition,color='gray', alpha=0.3, label='Obszar ΔV') plt.title('Napięcie wyjściowe dzielnika w warunkach jasnych i ciemnych') plt.xlabel('R_fixed (kiloomy)') plt.ylabel('V_out (V)') plt.legend() plt.grid(True) plt.tight_layout() plt.show()

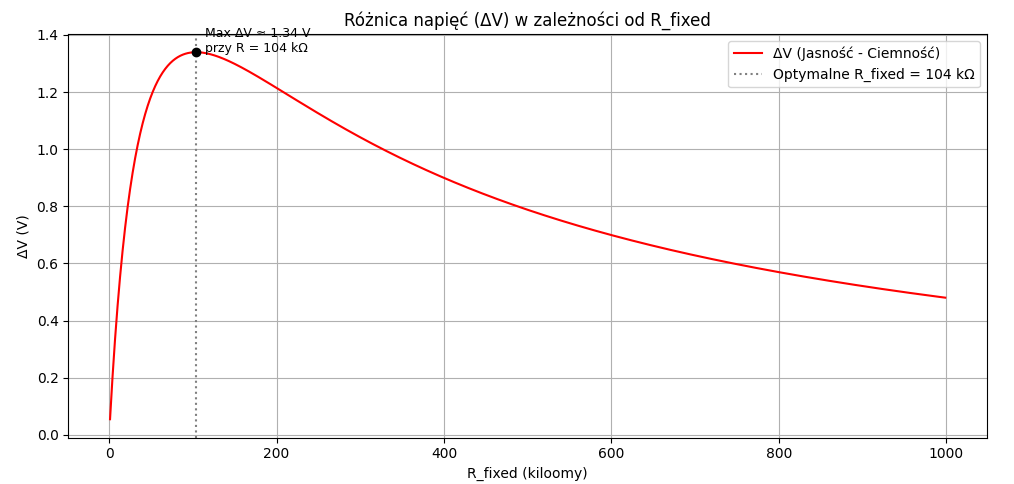

Rysujemy różnicę napięć (ΔV) i zaznaczamy rezystor, który daje największe rozdzielenie sygnału

# Wykres 2: ΔV z zaznaczoną optymalną wartością R_fixed plt.figure(figsize=(10, 5)) plt.plot(R_fixed_values, delta_V_values, color='red', label='ΔV (Jasność - Ciemność)') plt.axvline(optimal_R, color='gray', linestyle=':', label=f'Optymalne R_fixed = {optimal_R} kΩ') plt.scatter([optimal_R], [max_delta], color='black', zorder=5)plt.text(optimal_R + 10, max_delta, f'Max ΔV ≈ {max_delta:.2f} V\nprzy R = {optimal_R} kΩ', fontsize=9) plt.title('Różnica napięć (ΔV) w zależności od R_fixed') plt.xlabel('R_fixed (kiloomy)') plt.ylabel('ΔV (V)') plt.legend() plt.grid(True) plt.tight_layout() plt.show()

Mapujemy różnicę napięć ΔV do skali analogRead() Arduino (0–1023)

# Szukanie najlepszej wartości R_fixed pod względem różnicy odczytu ADC delta_ADC_values = [(v / V_in) * 1023 for v in delta_V_values] max_delta_ADC = max(delta_ADC_values) max_adc_index = delta_ADC_values.index(max_delta_ADC) optimal_R_adc = R_fixed_values[max_adc_index]

Rysujemy ΔV przeskalowaną do zakresu analogRead oraz zaznaczamy rezystor dający największą różnicę odczytu cyfrowego

# Wykres ΔADC plt.figure(figsize=(10, 5)) plt.plot(R_fixed_values, delta_ADC_values, color='purple', label='ΔADC (przeskalowane z ΔV)') plt.axvline(optimal_R_adc, color='gray', linestyle=':', label=f'Optymalne R_fixed = {optimal_R_adc} kΩ') plt.scatter([optimal_R_adc], [max_delta_ADC], color='black', zorder=5) plt.text(optimal_R_adc + 10, max_delta_ADC, f'Maks. ΔADC ≈ {max_delta_ADC:.0f}\nprzy R = {optimal_R_adc} kΩ', fontsize=9) plt.title('Różnica odczytu analogRead (ΔADC) w zależności od R_fixed') plt.xlabel('R_fixed (kiloomy)') plt.ylabel('ΔADC (0–1023)') plt.legend() plt.grid(True) plt.tight_layout() plt.show()

Wyświetlamy optymalną wartość rezystora dla skali Arduino, gdzie różnica odczytów analogRead() jest największa.

print(f"Optymalne R_fixed = {optimal_R_adc} kΩ, przy którym maks. ΔADC ≈ {max_delta_ADC:.0f}")
Optymalne R_fixed = 104 kΩ, przy którym maks. ΔADC ≈ 274
